Fabrication Artusa · notre usine · depuis 2005
Gabions : grillage hexagonal à double torsion, sur mesure, dans notre usine.

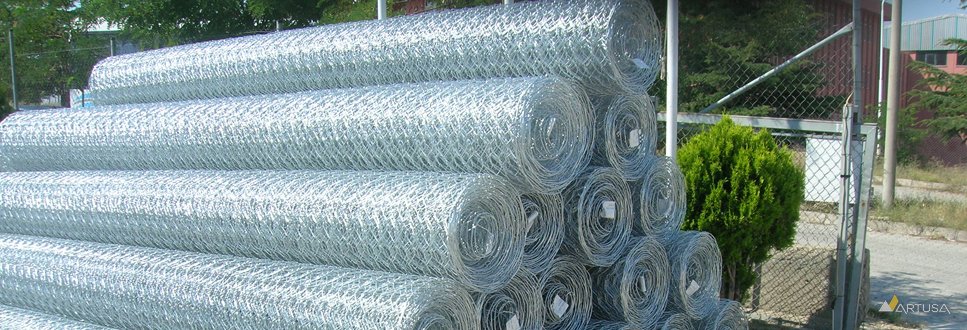

Un gabion est une cage en grillage remplie de pierre sur le chantier : un ouvrage poids souple et drainant. Gabions boîtes pour murs de soutènement et pieds de talus ; matelas (type reno) pour lits de rivière, berges et faces de talus. Nous tissons le grillage hexagonal à double torsion dans notre propre usine et livrons chaque lot avec un rapport d'essai.
Gabions : une décision en quatre étapes.
Ce domaine est la porte « Gabions » d'Artusa : un raccourci, une seule page. Outils de calcul, textes de spécification, réponses et photos de chantier sont sur le site principal, www.artusa.com.tr (en anglais et en turc) ; chaque étape y renvoie.
Choisir la forme
Gabion boîte pour murs de soutènement, remblais en gradins et pieds de talus ; matelas pour lits de rivière, sorties de buses, berges et faces de talus exposées à l'affouillement.
Page gabion (turc) →Spécifier maille et revêtement
Ouverture de maille, diamètre de fil et revêtement selon EN 10223-3 / EN 10244-2 ; en ambiance marine ou industrielle, choisir le Galfan ou le fil gainé PVC.
Grillage hexagonal (turc) →Pierre et filtre
Pierre naturelle, dure, non gélive, plus grosse que la maille ; géotextile filtrant derrière les soutènements ; faces vues appareillées à la main.
Stabilisation de talus (anglais) →Poser et réceptionner
Cages assemblées sur place, angles et voisins ligaturés, tirants par couche, couvercles ligaturés ; la réception vérifie maille, fil, revêtement, ligatures et pierre. Métré en m³ (boîtes) ou m² (matelas).
Fabrication (anglais) →
Dimensions et matériau.
Les valeurs sont les critères de réception de notre spécification du grillage hexagonal (site principal) ; autres mailles, fils et dimensions sur commande.
| Caractéristique | Gabion boîte | Matelas |
|---|---|---|
| Ouverture de maille | 80 × 100 mm | 60 × 80 mm |
| Diamètre du fil (maille) | 2,70 mm | 2,00 mm |
| Tolérance sur la maille M (EN 10223-3, tableau 2) | −0 / +10 mm (8 × 10) | −0 / +8 mm (6 × 8) |
| Résistance du fil | 350–500 N/mm², allongement à la rupture ≥ 8 % (base 250 mm) | idem |
| Revêtement | Galvanisé ou Zn95Al5 (Galfan), EN 10244-2 classe A | idem |
| Option PVC | Diamètre du fil +1,0 mm (Ø2,70 → 3,70), EN 10245-2 | Ø2,00 → 3,00 |
| Pierre de remplissage | Naturelle, dure, non gélive, peu poreuse ; plus grosse que la maille | idem |

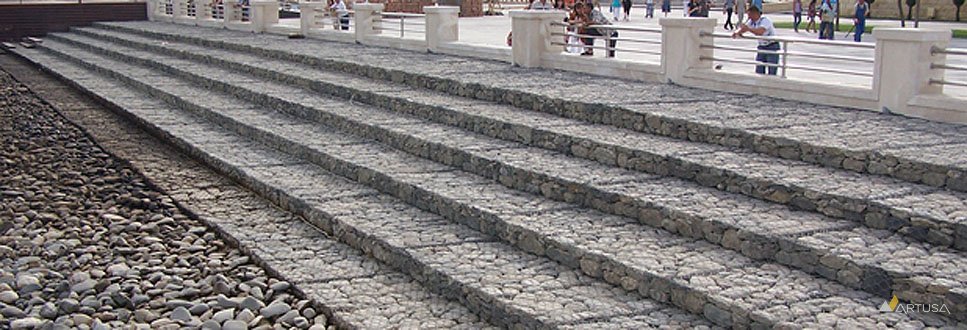

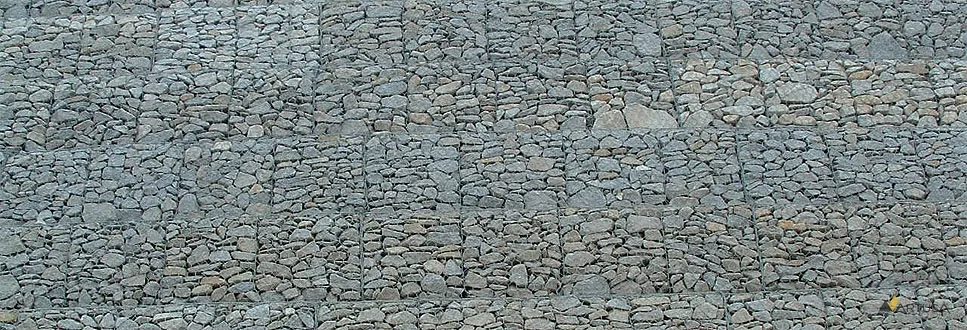

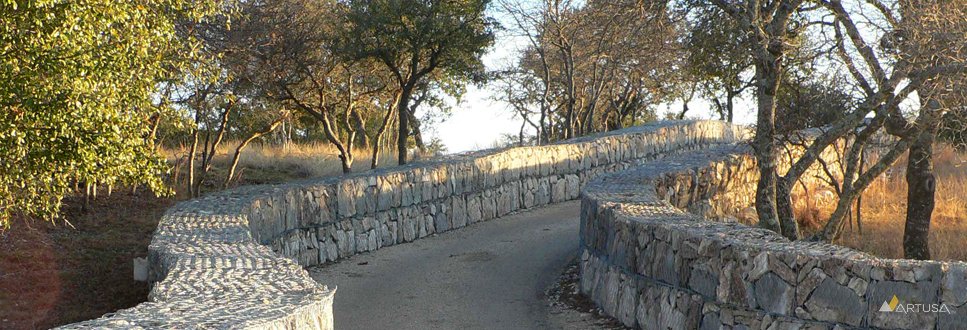

Sur le terrain.
Photos de nos propres équipes ; par confidentialité, ni nom de projet ni maître d'ouvrage.
La suite sur le site principal.
Outils, textes de spécification et réponses sont tenus en un seul endroit pour que chaque porte mène à la même information vérifiée.
